德清縣東宸幼兒園獅子山分園-綜合樓

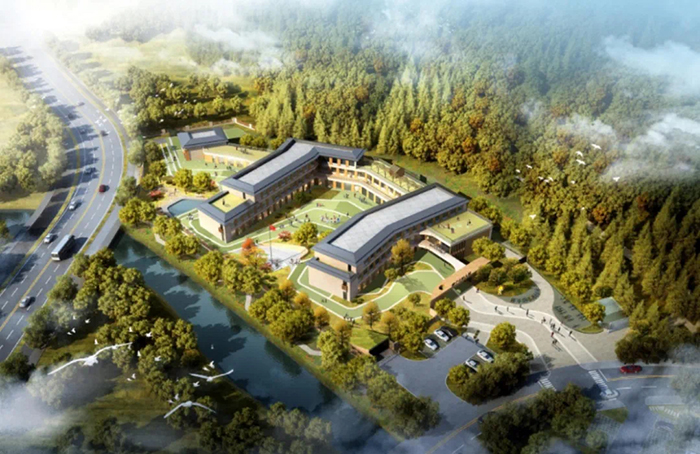

德清縣東宸幼兒園獅子山分園-綜合樓效果圖

項目名稱：德清縣東宸幼兒園獅子山分園-綜合樓

建筑面積：9428.8m2

建筑類型：公共建筑

標識類型：超低能耗建筑設計標識

建設單位：德清中創地理信息產業園建設有限公司

設計單位：浙江經緯工程設計有限公司

咨詢單位：浙江聯泰建筑節能科技有限公司

項目適應當?shù)貧夂蛱卣鳌?/span>超低能耗、高舒適度以及具有健康的室內環境。其技術優勢在于：通過被動式建筑設計最大幅度降低供暖、空調、照明、電梯的能耗需求，通過主動技術措施提高機電能源設備的效率，充分利用可再生能源。

項目采用的先進技術有：超高效的非透明圍護結構保溫系統、高節能性的保溫門窗、極佳的氣密性和無熱橋設計、高效熱回收的新風系統、高效照明系統、可再生能源的應用等。在綠色健康方面，建筑采用了防滑技術、節水器具以及能效計量等技術措施。項目已入選2024年度浙江省建筑領域碳達峰工作案例。

項目概況

德清縣學前教育提升擴容工程——獅子山幼兒園（暫名）新建工程設計，位于浙江省湖州市德清縣，總用地面積為11821平方米。項目功能為幼兒園，規模為18個班。地上層數3層，地下層數1層，建筑結構形式為框架結構，抗震設防烈度6度，耐火等級地上二級、地下一級，防水等級為地上Ⅱ級、地下Ⅰ級。項目共設置78個機動車停車位，其中地上36個(含無障礙車位5個，充電車位8個，經規劃及交通部門同意，設置于地塊北側公共停車場內)，地下42個。

主要技術措施

1.可持續發展的建設場地

選址   項目地塊南北向約170米，東西向約87米，呈不規則形狀。基地西靠獅子山，東側瀕水，南臨德正寺路，北接廣場綠地并與規劃支路相連，交通便利，山景優美。東南側德正寺路為城市主干道，與舞陽街、雙山路相連，串聯起整個獅子山的交通。北側為規劃道路，道路等級屬于支路，且與舞陽街、千秋東街等城市主干道相連，起到城市交通輔助作用。

土地利用 總用地面積為11821平方米。項目功能為幼兒園，規模為18個班。

室內熱濕環境及新風量參數設置   綜合樓新風量的設置符合現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012 的規定。夏季室內溫度26℃，相對濕度小于等于60%，冬季室內溫度20℃，相對濕度大于等于30%。

公共交通與公共服務設施   基地離長深高速入口僅五分鐘車程， 離高鐵站德清站也僅十分鐘車程，且地塊東北側已建成城東公交首末站，公共交通十分便利。

地下空間利用   地下室為消防水池、消防泵房以及地下車庫。

能效指標   本項目建筑本體節能率42.37%，建筑綜合節能率55.4%，能效指標達到《近零能耗建筑技術標準》GB/T 51350-2019要求的超低能耗水平。

2.節能與能源利用

建筑與圍護結構   項目處于夏熱冬冷地區，屋面保溫材料采用擠塑聚苯板(XPS)保溫層(B1級)，其中，上人保溫屋面設計135mm擠塑聚苯板保溫層、坡屋面設計135mm擠塑聚苯板(XPS)(B1)，屋面的熱工性能與《公共建筑節能設計標準》GB50189-2015相比大幅度提高。坡屋面平均傳熱系數K=1/Ro=0.25[W/(㎡·K)]，平屋面平均傳熱系數K=1/Ro=0.24[W/(㎡·K)]，均滿足《近零能耗建筑技術標準》GB/T51350-2019指標要求[夏熱冬冷區0.15~0.35W/(㎡·K)]。

外墻保溫材料采用真石漆-巖棉保溫一體板(A級)。其中，保溫板厚度為90.0mm。外墻整體熱工性能與《公共建筑節能設計標準》GB50189-2015相比大幅度提高。外墻平均傳熱系數K=1/Ro=0.40[W/(㎡·K)]，滿足《近零能耗建筑技術標準》GB/T51350-2019指標要求[夏熱冬冷區0.15~0.40W/(㎡·K)]。

真石漆與巖棉之間使用的是8mm硅鈣板。保溫裝飾一體板安裝以粘接砂漿為主，錨固件為輔工藝；板材在生產加工過程中面板與保溫板是通過雙組份聚氨酯膠冷壓復合工藝；錨栓與墻體是通過膨脹管及螺絲固定，與板面的安裝工藝有側邊開槽/預制卡卡槽/銑邊開槽。

項目外窗構造類型1：金屬隔熱窗框80系列內平開隔熱鋁合金窗5+12Ar+5+12Ar+5Low-E；傳熱系數1.30W/(m·K)，遮陽系數0.34/0.34，氣密性等級8，可見光透射比0.40。外窗構造類型2：金屬隔熱窗框80系列平開隔熱鋁合金窗5+19(手動百葉)+5+12Ar+5low-e；傳熱系數1.30W/(m·K)，遮陽系數0.24/0.62，氣密性等級8，可見光透射比0.40。

供暖、通風與空調   項目采用分體式空調+VRF空調系統，分體空調的能效等級符合國家標準《房間空氣調節器能效限定值及能效等級GB》GB 21455-2019中能效等級的一級要求，兩類空調系統均轉速可調，所有空調房間均可實現獨立控制溫濕度。

照明與電氣   項目照明功率密度設計值參照《建筑照明設計標準》GB50034-2013，并低于目標值。在照明設計時充分考慮了自然采光，所有功能房間和走廊區域均合理設置了采光外窗，照明區域優先采用自然光源。

3.可再生能源利用

項目可再生能源采用太陽能光伏系統和空氣源熱泵熱水系統。

建筑屋頂設置350㎡單晶硅太陽能光伏組件。屋頂光伏組件方位角0°，傾角40°。本項目容積率0.61，依據《民用建筑可再生能源應用核算標準》DBJ33T 1105-2022建筑可再生能源綜合利用量核算因子約束值為 7kWh/(㎡.a)，因此根據計算，項目太陽能光伏發電系統能源綜合利用量67900kWh>可再生能源需要綜合利用量最小值66001.6kWh。

4.節材與材料資源利用

建筑造型及結構體系   項目造型設計簡約，未采用裝飾性構件。

預拌混凝土和預拌砂漿使用   項目混凝土全部采用預拌混凝土，砂漿全部采用預拌砂漿，滿足《預拌砂漿》GB/T 2181及《預拌砂漿應用技術規程》JGJ/T 223的規定。

項目為鋼筋混凝土結構，總鋼筋用量為1097.87 t，其中HRB400級鋼筋的重量為1060.89t，受力鋼筋使用HRB400級鋼筋占受力鋼筋總量的96.63%。建筑可循環材料使用重量：1351.51(噸)；建筑可再利用材料使用重量：1668.1(噸)；本項目所有建筑材料總重量：20081.08(噸)；可再利用材料和可再循環材料使用重量占所有建筑材料總重量的比例：15.04 %。

5.室內環境質量

室內聲環境 幼兒園主要功能房間的室內允許噪聲設計標準參照現行國家標準《民用建筑隔聲設計規范》GB50118-2010高標準要求。主要措施包括：(1)風機房吊頂采用15mm厚礦棉穿孔吸音板。(2)地下室生活泵房和消防泵房采用12mm厚礦棉吸聲板。(3)風管、水管穿墻位置在保溫棉與套管之間采用25—50mm厚吸音棉填充。(4)多功能廳、黨建活動室、會議室等區域采用12mm厚陶鋁吸音板降低室內背景噪聲。(5)門廳、教師值班室、教具間、隔離室、保健室、走廊、幼兒生活單元、媽咪小屋、圖書閱覽室、科學室、生活館、準備室、多功能廳、中層辦公室、教師辦公室、教具制作室采用2.0mm厚塑膠地板(同質透芯)加強隔聲效果。(6)舞臺、會議室、黨建活動室、園長室、接待室、總務辦公室設計15mm厚實木復合地板加強隔聲效果。

室內熱濕環境   項目共設計30臺凈化系列的全新風送風系統，為保證室內空氣質量，全熱交換器進風段均設置空氣過濾器。所有功能房間的全熱交換器位于靠近外墻位置，便于取風。一層教職工餐廳共用一臺全熱交換器，二層辦公室共用一臺全熱交換器，回風則經過回風管收集后統一換熱和排放。其它幼兒活動區域回風在經過較短路徑的回風管后直接進入全熱交換器內換熱后直接排放。

室內空氣質量   項目采用新風熱回收系統設置空氣凈化裝置，對大于或等于0.5um細顆粒物的一次通過計數效率高于80%。當室外溫濕度適宜時（過渡季節），新風可不經過熱回收裝置直接進入室內，以此降低室內二氧化碳和PM2.5濃度。

6.提高與創新

項目采用全熱回收新風系統，分體空調為一級能效指標，同時圍護結構熱工性能在浙江省公共節能設計標準的基礎上大幅度提高，因此，設計建筑的建筑綜合節能率為55.4%，建筑本體節能率（不包含可再生能源）為42.37%，滿足《近零能耗建筑技術標準》GB/T 51350-2019中的超低能耗建筑能效指標要求。
