報告發布：《智能化高能效電梯》

背景

電梯作為現代建筑中必不可少的垂直運輸設備，其運行能耗在整體建筑能源消耗中占有顯著比例，尤其是在高層和超高層建筑中。采用高能效電梯技術，如永磁同步電機、能量回饋系統、智能群控調度系統和輕量化材料設計，可以顯著降低電梯的運行能耗。此外，智能調度系統通過優化電梯運行路徑和減少等待時間。綜合來看，智能化高能效電梯不僅能夠降低建筑的整體能耗，減輕電網負擔，還能提高用戶的使用質量，對推進低碳建筑和可持續發展具有深遠意義。

基于此，中瑞零碳建筑項目瑞方實施團隊intep-Skat聯合全球領先的電梯供應商迅達電梯，為選定的示范工程提供高能效電梯規劃設計方面的支持。雙方團隊從電梯系統設計、智能監控、群組控制、電梯節能標準等方面對現有電梯設計方案和產品進行了評估，并對其節能潛力進行了估算，提出了優化建議。

高能效電梯

電梯能耗雖然低于供暖、制冷和照明系統，但隨著建筑節能技術的進步，電梯能耗占比在過去幾年有明顯提升，特別是在零碳建筑中，電梯能耗占比較高。因此采用符合環境友好標準的電梯技術尤為重要。在瑞士，依據ISO 25745-2標準，電梯應達到A級能效，并通過環境產品聲明(EPD)評估全生命周期的生態性能。具體而言，通過下述措施實現節能減排：

1. 設計優化：

• 電梯系統整體設計追求緊湊、輕量化與耐用性，優化材料使用以減少資源消耗。

• 曳引介質多樣化（如鋼絲繩、皮帶等）為能源使用效率與設備壽命提供優化可能。

• 輕質內飾材料的應用提升運行效率，降低能耗。

2. 節能模式：

• 系統組件配備 ECO 或待機模式，可降低高達 40%的能耗。

• 智能控制系統優化電梯轎廂照明與設備狀態（如切換至待機模式），節約能耗。

• 車門驅動裝置的待機模式設計兼顧安全與節能。

3. 關鍵節能技術：

• 無齒輪設備：無需潤滑油，運行平穩，減少維護需求。

• 再生變頻器技術：將制動時產生的能量回饋電網，為未來運行提供動力。

• 再生式驅動裝置：利用建筑物電網中的能量驅動電梯，實現能源循環利用。

4. 啟動與運行能效提升：

• 啟動過程平穩，無峰值電流，快速進入低能耗狀態。

• 先進定位技術減少不必要的系統復位。

5. 智能操作與效率提升：

• 智能操作、下行集控和選擇性集控策略提升乘客運輸效率。

6. 節能部件與照明技術：

• 轎廂內照明與指示系統采用 LED 技術，壽命延長 20 倍，顯著降低能耗。

7. 冷卻負擔與輔助效益：

• 發熱量減少高達 50%，降低電梯機房冷卻需求。

• 通過環保措施，客戶可獲得政府資助、公用事業項目返利及綠色建筑認證積分。

中瑞零碳建筑工程示范案例

無錫示范工程

無錫示范工程位于江蘇省無錫市，屬于夏熱冬冷氣候區，總建筑面積210,980平方米，致力于進一步探索低碳園區建設（包括零碳會議中心），打造無錫金融產業文化新名片。園區內零碳會議中心配備6部電梯和2部自動扶梯，設計運行高度和停靠站數不同以滿足貴賓服務、特定區域服務及大容量公共運輸?shù)刃枨?。綜合評估顯示，6部電梯的年度總能耗約16,502千瓦時。經過瑞士團隊基于國際標準的能耗估算顯示，合理優化后電梯年耗電量可降至4,380至5,100千瓦時，顯示出高達70%的節能潛力。此外，通過智能群組控制器優化交通管理系統，可進一步減少電梯群組能耗30%。

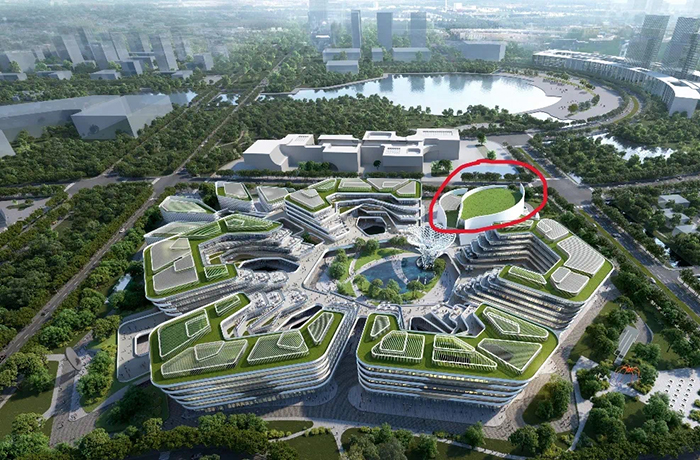

圖 1: 規劃階段效果圖，1#樓（紅圈標注），來源：無錫示范工程

為了優化無錫示范工程的電梯能耗，intep-Skat團隊和示范工程進行了多次溝通，并提出了如下建議：

1. 合理布局與交通優化：

• 在入口大廳設置便捷、美觀的樓梯，服務于一層間的快發通行，減少電梯使用需求，集中資源服務殘疾人或材料運輸?shù)忍囟▓?chǎng)景。

2. 智能化控制：

• 為多樓層電梯群組引入智能電梯群控制器，高客流時段優化運行效率，低客流時段切換至節能模式，降低整體能耗。

3. 優選高能效設備：

• 選購能效等級最高的電梯與自動扶梯，盡管初期成本增加，但通過降低長期能耗可實現快速回本。

4. 優化轎廂設計：

• 電梯轎廂裝飾材料應在保證功能性與美觀性的同時，盡量控制重量，避免額外的能耗負擔。

5. 交通流量模擬：

• 在混合用途大樓等復雜場景中，項目初期應進行能源優化為核心的交通流量模擬，為建筑設計提供科學依據，提高能源管理效率并降低運營成本。

大連示范工程

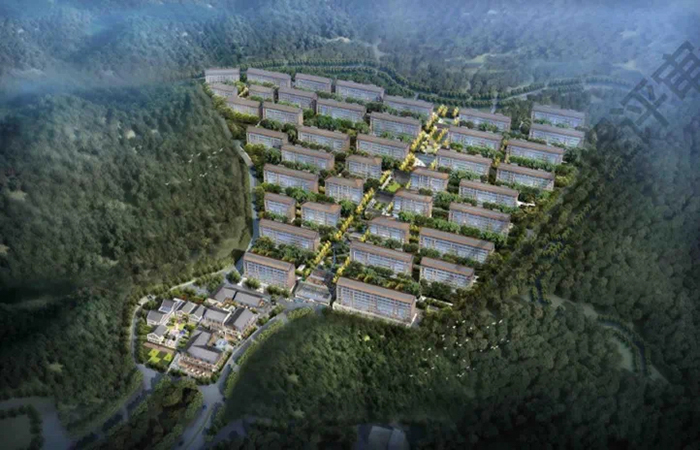

大連示范工程位于大連市中山區虎灘東溝，項目建筑面積約 161130 平方米。項目規劃設計條件明確要求，該地塊項目全面按照國家標準《近零能耗建筑技術標準》（GB/T51350-2019）中“近零能耗建筑”的能效標準進行設計與建造，并取消了傳統集中供熱形式。設計過程使用了大量創新綠色低碳技術手段, 實現住宅區一年四季維持恒溫、恒濕、恒氧、恒靜、恒潔的高標準室內環境品質。

項目規劃在每棟住宅樓配備單部電梯，載重能力1,000公斤，運行速度1.0米/秒，覆蓋22米的運行高度，共設7個?？空?。瑞士團隊根據ISO標準及類似應用案例分析，預估單部電梯的年能耗在700至800千瓦時之間。此外，瑞士團隊提出如下建議，進一步提升項目節能潛力。

1. 優先選擇高能效產品：

• 采購時應始終優先選擇能效等級最高的電梯，即使初期投資成本可能略有增加，但考慮到電梯在整個生命周期內的頻繁使用，這部分額外投入將在未來幾年通過顯著的能耗節省得以回收，具有較高的長期經濟效益。




2. 優化轎廂裝飾設計：

• 電梯轎廂的裝飾需在美觀與實用性之間尋求最佳平衡，同時嚴格控制裝飾材料的重量。每增加一公斤的額外重量都會增加升降過程中能源消耗，從而對電梯的長期運行成本產生累積影響。因此，優化設計應以輕量化為原則，在實現裝飾功能的同時有效降低能耗。

哈爾濱示范工程

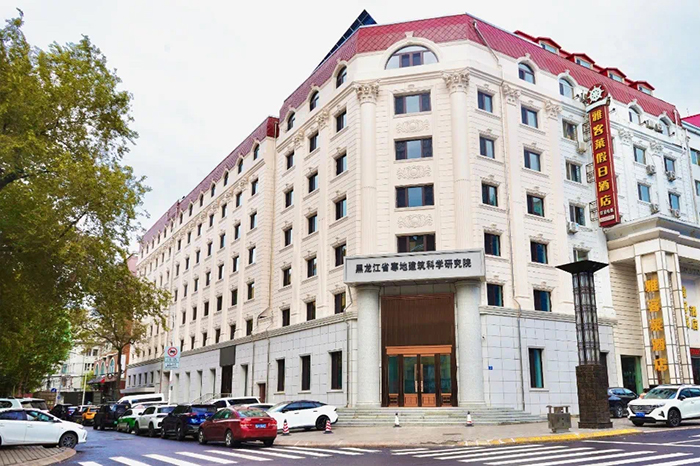

哈爾濱示范工程是一個既有公共建筑超低能耗改造項目，改造后建筑功能為科研、實驗、示范，總建筑面積8657.28平方米。建筑地上7層，地下1層。本項目是國內嚴寒地區首個入選中瑞零碳建筑項目示范工程，本項目圍繞建筑產業開展嚴寒地區節能降碳關鍵技術攻關，重點突破高緯度超低能耗建筑圍護結構、新風技術、可再生能源應用、新型材料研發等技術瓶頸，推動技術、設備、材料等超低能耗科技成果應用與轉化。

建筑配備一部載重1,350公斤、運行速度1.75米/秒、?？?站的老舊電梯。項目團隊初步估算該電梯的年能耗為15,019千瓦時。經過瑞士團隊基于國際標準的能耗估算顯示，合理翻新優化后電梯年耗電量可降至1,400至2,700千瓦時。

通過分析，該項目顯示出電梯現代化改造的潛在價值。新型電梯不僅技術更先進，能耗也顯著降低，有助于提升能源利用效率。然而在決定電梯是否全面更換或部分更新時，應綜合評估現有電梯的運行狀態、備件供應、改造成本及效益等因素，制定科學合理的改造方案，以最大限度地實現節能目標并優化項目效益。

總結

總的來說，經過對示范工程電梯能耗進行分析，發現在建設零碳建筑過程中，電梯能耗還有進一步降低空間，同時也是建筑實現零碳目標的一個關鍵因素。為此，intep-Skat團隊針對優化電梯系統，降低電梯能耗提出了如下建議：

1. 優選能效等級較高的產品：

• 能效等級是單梯建筑選擇電梯與自動扶梯的核心評判標準，所有供應商需嚴格遵循ISO標準，精確計算并驗證其年能耗數據，確保品牌間數據具有直接可比性。

• 初期為提升能效的投資將在短期內通過節能效果迅速回收。

2. 建筑布局與交通優化：

• 在建筑設計中，通過在大堂顯著位置設置美觀便捷的樓梯，可引導一層內的交通流，降低電梯使用頻率，進一步減少能耗。

• 對于功能復雜的建筑，應采用交通模擬技術優化電梯和自動扶梯的布局，并合理配置設備的數量與位置。


3. 智能系統與協同技術應用：

• 在銀行等大型建筑中，推薦使用智能電梯群控系統與目的地選層功能的組合策略，在高峰時段提升服務效率，低峰時段自動調整為節能模式，降低能源浪費。

• 再生式逆變器、永磁電機、LED照明、信息顯示屏等技術已成為標配，但在采購過程中仍需結合性能與報價，確保性價比最優。


4. 環境影響與生命周期考量：

• 除使用階段的能效表現外，應關注產品的內含碳排放量，采用環境產品聲明（EPD）評估產品全生命周期內的環境影響。

• 這不僅有助于環境保護，也為建筑滿足綠色認證要求提供支持。

5. 轎廂設計與附加重量控制：

• 電梯轎廂內部裝飾材料的重量需嚴格控制，每增加一公斤負載都會對電梯生命周期內的能耗產生持續影響，因此需在美觀與能效之間找到平衡。

6. 電梯系統的重要性提升：

• 隨著暖通空調、照明等其他能耗系統效率的提高，垂直運輸設備在建筑總能耗中的占比可能進一步上升。因此，優化電梯系統的能效不僅是提升整體建筑能效的關鍵，更是實現綠色可持續建筑發展的重要舉措。

獲取報告

掃描下方二維碼，可查看《智能化高能效電梯》報告。關注公眾號獲取更多信息！

為了共同應對全球氣候變化，加強中瑞兩國在建筑行業減排領域的合作，2020年11月24日，中華人民共和國住房和城鄉建設部與瑞士聯邦外交事務部與簽署了在建筑節能領域發展合作的諒解備忘錄。在此備忘錄框架下，瑞士發展合作署(SDC)發起并資助了中瑞零碳建筑項目，旨在通過引入瑞士的經驗和技術，支持中國制定零碳建筑技術標準和建筑行業中長期碳減排路線圖，并在不同氣候區建設零碳建筑示范工程，同時開展多種形式的能力建設活動，最終推動中國建筑行業的碳中和發展。
