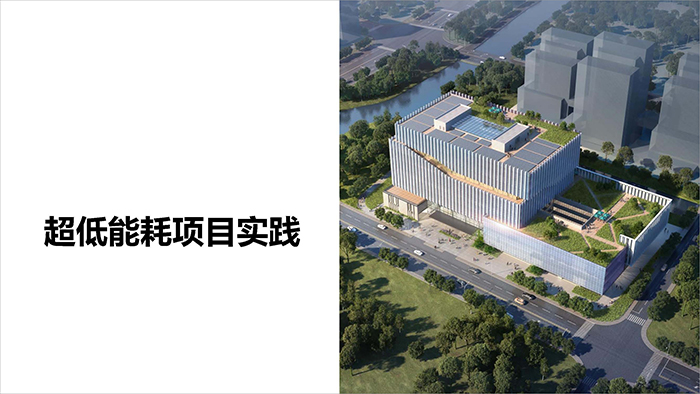

上海嘉定企業總部辦公樓

3月5日，由炎圖節能防火門窗（浙江）有限公司主辦，綠色建筑研習社承辦的第18屆“激辯被動房”項目交流會在上海市白廈PAGODA君亭設計酒店舉辦。來自全國各地的近300位專業人士參加會議。上海禾筑數字科技有限公司總經理陳棟梁先生出席會議，并分享了上海嘉定企業總部辦公樓項目。

陳棟梁   先生

上海禾筑數字科技有限公司總經理

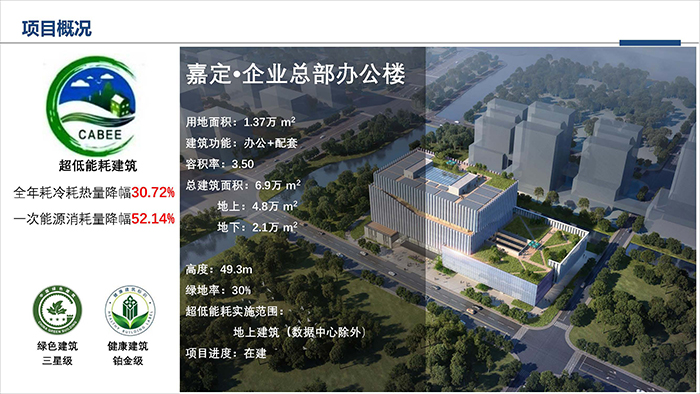

用地面積：1.37萬m2

建筑功能：辦公+配套

容積率：3.50

總建筑面積：6.9萬m2（地上4.8萬m2，地下2.1萬m2）

高度：49.3m

綠地率：30%

超低能耗實施范圍：地上建筑（數據中心除外）

項目進度：在建

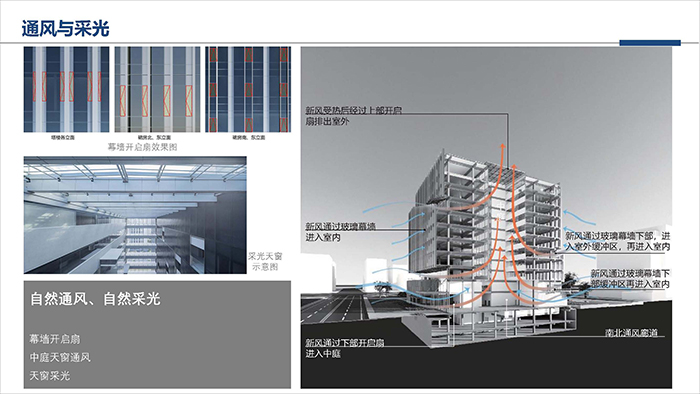

自然通風、自然采光

• 幕墻開啟扇

• 中庭天窗通風

• 天窗采光

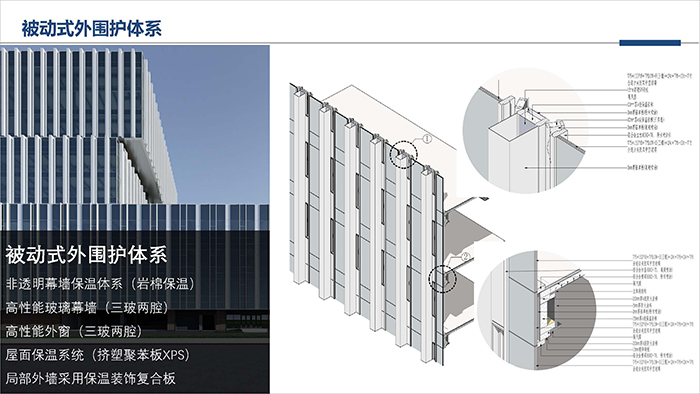

被動式外圍護體系

• 非透明幕墻保溫體系（巖棉保溫）

• 高性能玻璃幕墻（三玻兩腔）

• 高性能外窗（三玻兩腔）

• 屋面保溫系統（擠塑聚苯板X(qián)PS）

• 局部外墻采用保溫裝飾復合板

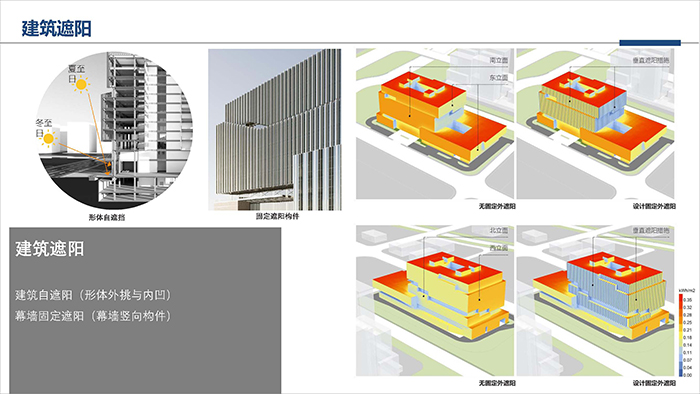

建筑遮陽

• 建筑自遮陽（形體外挑與內凹）

• 幕墻固定遮陽（幕墻豎向構件）

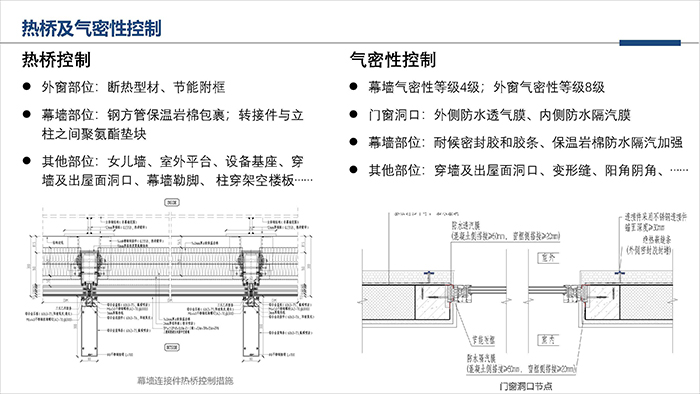

熱橋控制

• 外窗部位：斷熱型材、節能附框

• 幕墻部位：鋼方管保溫巖棉包裹；轉接件與立柱之間聚氨酯墊塊

• 其他部位：女兒墻、室外平臺、設備基座、穿墻及出屋面洞口、幕墻勒腳、 柱穿架空樓板……

氣密性控制

• 幕墻氣密性等級4級；外窗氣密性等級8級

• 門窗洞口：外側防水透氣膜、內側防水隔汽膜

• 幕墻部位：耐候密封膠和膠條、保溫巖棉防水隔汽加強

• 其他部位：穿墻及出屋面洞口、變形縫、陽角陰角、……

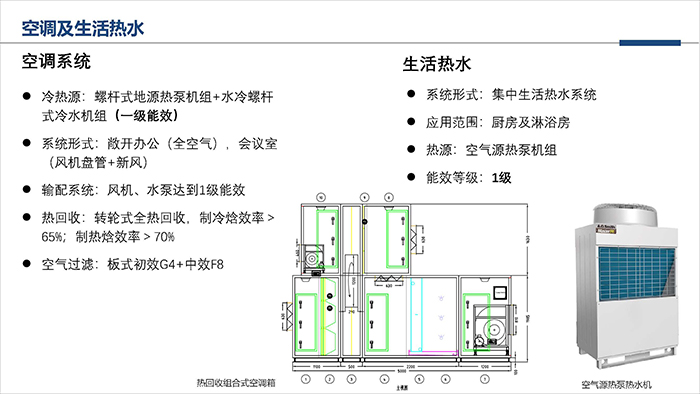

空調系統

• 冷熱源：螺桿式地源熱泵機組+水冷螺桿式冷水機組（一級能效）

• 系統形式：敞開辦公（全空氣），會議室（風機盤管+新風）

• 輸配系統：風機、水泵達到1級能效

• 熱回收：轉輪式全熱回收，制冷焓效率＞65%；制熱焓效率＞70%

• 空氣過濾：板式初效G4+中效F8

生活熱水

• 系統形式：集中生活熱水系統

• 應用范圍：廚房及淋浴房

• 熱源：空氣源熱泵機組

• 能效等級：1級

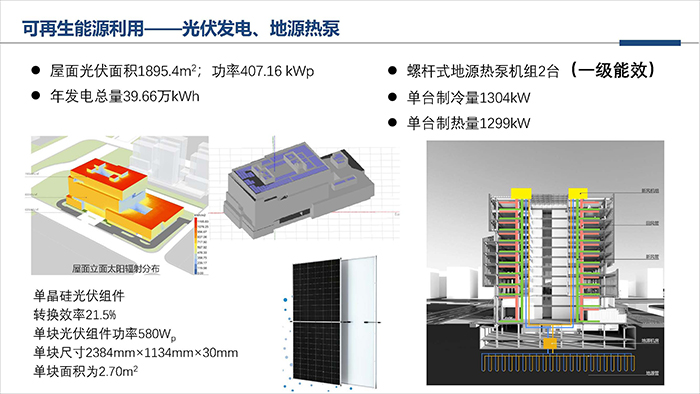

光伏發電

• 屋面光伏面積1895.4m2；功率407.16kWp

• 年發電總量39.66萬kWh

地源熱泵

• 螺桿式地源熱泵機組2臺（一級能效）

• 單臺制冷量1304kW

• 單臺制熱量1299kW
